Informazioni di Base.
Descrizione del Prodotto
Il filo FV ha una tensione nominale di 600, 1000 o 2000 V ed è adatto per sistemi c.a. e c.c. Questo filo ha una temperatura nominale di 90, 105, 125 o 150°C a secco e 90°C a umido. Il filo FV impiega conduttori in rame stagnato in rame intrecciato da 12 AWG - 2000 kcmil o alluminio rivestito in rame, oppure da 18 AWG - 2000 kcmil.
Applicazione:
Questo versatile cavo a conduttore singolo è progettato per soddisfare le diverse esigenze dell' industria solare. Le applicazioni includono il collegamento alle scatole di derivazione dei moduli; l'instradamento dei cavi richiesto nell'integrazione del sistema Balance of System (BOS).
UL tipo PV (fotovoltaico) UL 4703, 600 V, da -40°C a 90°C.
Conduttore singolo: 2 kV • nominale 90°C • RHH/RHW-2 • CSA 1 kV RPV-90
Descrizione del prodotto:
Conduttore singolo, isolato e non rivestito integralmente, resistente alla luce solare, filo fotovoltaico con valore nominale di 90 °C umido o secco, 600 V per cablaggio di interconnessione di sistemi di alimentazione fotovoltaici con messa a terra e senza messa a terra come descritto nella Sezione 630.31 (e altre parti applicabili del National Electric Code (NEC), NFPA 70). Le tarature si applicano solo a determinate dimensioni di calibro.
Caratteristiche elettriche:
Tensione di esercizio massima: 600 VRMS (UL PV)
Caratteristiche fisiche:
--temperatura nominale: Da -40°C a 90°C.
AWG --Conductor: Da 12 a 2000 AWG
Materiale conduttore: Rame intrecciato stagnato morbido ricotto, conforme a ASTM B-33 e EN 60228
Separatore: Nastro di carta
--materiale isolante: XLPE senza alogeni, termoindurente, poliolefina specificamente , progettato per la massima flessibilità

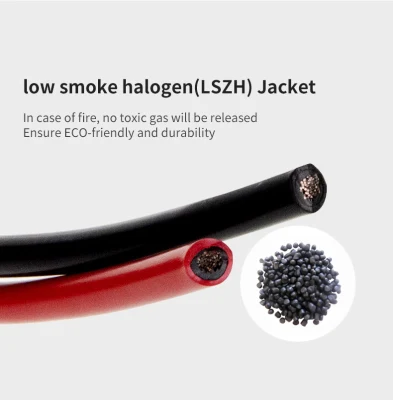

--materiale della guaina: PVC nero resistente alla luce solare, basso fumo, non alogenato, ignifugo, olio, Composto reticolato resistente ad abrasione, sostanze chimiche e alla luce solare conforme a UL 44, UL 854
--min. Raggio di piegatura: Diametro 8x
Caratteristiche fisiche (segue):
--specifiche applicabili:
UL tipo PV (totale) UL 4703 USE-2 (14 AWG e più grande 600 V)
Tipo UL RHW-2 (90°C in bagno d'olio) (14 AWG e superiore per UL)
Conformità ROHS CE
--resistenza alla fiamma: VW-1

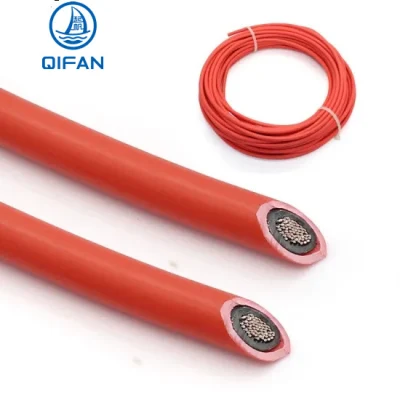

Parte 2: Cavo solare fotovoltaico pv1f con conduttore in rame stagnato EN50618 da 4 mm e 10 mm
Tensione nominale:
AC 600/1000V, DC1000/1800V TEMPERATURA: -40°C-- 125°C.
4 caratteristiche generali

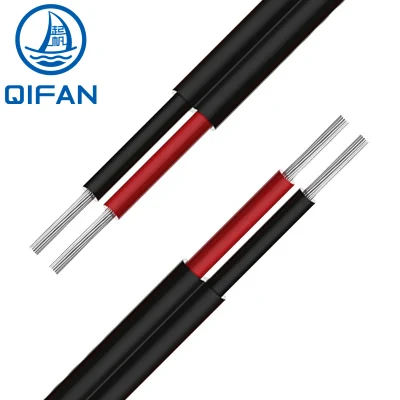

Doppio isolamento, fascio di elettroni reticolato
Resistenza eccellente ai raggi UV, all'acqua, all'ozono, ai fluidi, al sale, Generale Weathering
Eccellente resistenza all'abrasione
4. senza alogeni, ignifugo, bassa tossicità
Flessibilità e prestazioni di spelatura eccellenti
6. elevata capacità di trasporto di corrente
Approvazione TUV e UL
Specifiche:
Croce Sezione (mm²) | Direttore Costruzione (n/mm) | Direttore Intrecciato De (mm) | Isolamento Parete min Spessore(mm) | Guaina Parete min Spessore(mm) | Cavo De (mm) | Direttore Resistenza max A20°C. (Ω/km) | Corrente Organizzare Capacità A. 60 °C(A) |
1.5mm² | 30/0.25 | 1.58 | 0.67 | 0.73 | 4.90 | 13.3 | 30 |
2.5mm² | 50/0.25 | 2.02 | 0.67 | 0.73 | 5.45 | 7.98 | 41 |
4mm² | 56/0.30 | 2.60 | 0.67 | 0.73 | 6.10 | 4.95 | 55 |
6mm² | 84/0.30 | 3.42 | 0.8 | 0.80 | 7.20 | 3.30 | 70 |
10mm² | 142/0.30 | 4.56 | 0.9 | 0.90 | 9.00 | 1.91 | 98 |
16mm² | 228/0.30 | 5.60 | 1.00 | 0.90 | 10.20 | 1.21 | 132 |
25mm² | 361/0.30 | 6.95 | 1.19 | 0.92 | 12.00 | 0.780 | 176 |
35mm² | 276/0.40 | 8.74 | 1.20 | 1.00 | 13.80 | 0.554 | 218 |
